變電站通信電源監測系統解決方案

發表時間：2021-04-12

變電站通信電源監測系統解決方案

隨著遠距離、特高壓輸電網絡的快速發展，電力通信傳輸網絡規模相應增長,站內電力通信傳輸設備數量、業務種類、不斷增加，網絡結構也愈發復雜，諸多因素的疊加，對站內通信電源系統的可靠性、穩定性、持續性提出了更高的要求。通信電源是電力通信網的動力基?。ㄐ諾繚醇嗖庀低車鬧饕ぷ鰨褪潛Ｕ系緦νㄐ磐ο低車陌踩誦?。

PA電子官網通信電源監測系統可按照用戶需求配置監測項目，實現對分布在各變電站的高頻開關電源、直流電源等通信電源設備遙測、遙信數據的采集，實時監測通信設備供電系統的運行狀態，實時上傳、存儲通信電源設備運行數據，及時發現故障，提高了變電站通信電源供電系統的可靠性和穩定性。

維護背景

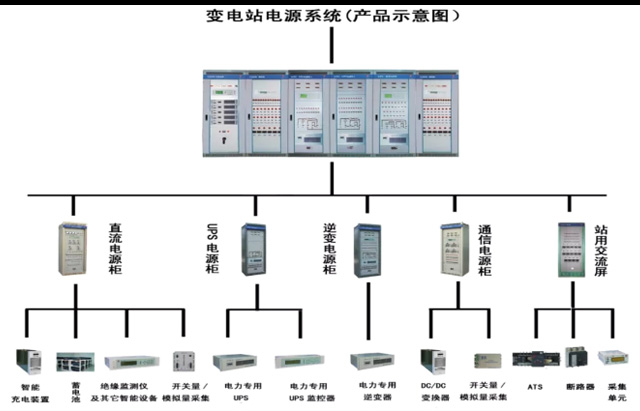

變電站電源系統
目前，變電站通信計算機及通信設備都在向智能化方向發展，形成了良好的網絡管理系統。但是這些設備的供電系統及運行環境處于孤立運行，無法在中心站對其狀態進行有效監管。從通信及計算機系統的運行分析中發現，設備供電系統及運行環境已經成為制約通信及計算機網絡安全運行的關鍵因素，因此對供電系統運行及環境進行實時集中監控尤為重要。

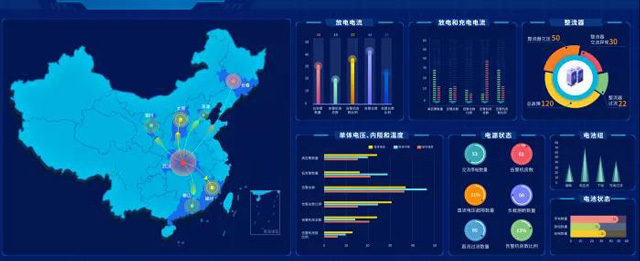

系統架構

變電站通信電源監控系統是指通過對分布在各變電站通信機房內的通信電源設備包括高頻開關電源、直流電源、直變電源、逆變電源等，進行運行數據及狀態采集，并將數據上傳到中心監控平臺。

01 數據采集

系統平臺實時監測高頻開關電源、直變電源等輸入、整流、逆變、輸出各個?？櫚氖凳痹誦脅問ǘ允淙氳繆?、輸出電壓、母排電壓、電池電壓、電流、頻率、溫度、充放電狀態、?？槭涑齙繚?、?？樽刺?、欠壓過壓、過流、接地狀態等各類實時數據和狀態。

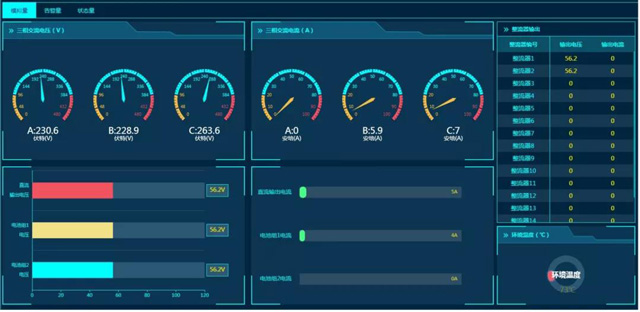

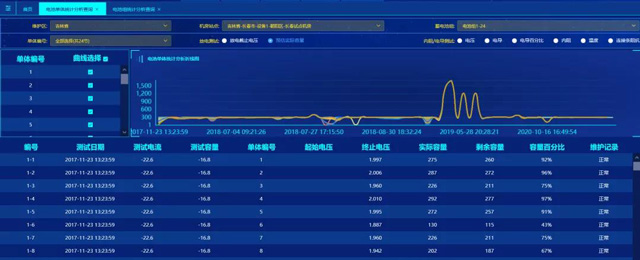

（通信電源模擬量監測）

通過系統監控客戶端實時查看實時的配電參數，顯示相應配電參數的曲線圖并可查詢相關的歷史記錄(列表、曲線)。

所有通信電源監測數據應送至集中系統進行統一處理，并通過標準接口與通信管理系統進行互聯。集中系統、監測單元、監控?？榧捌淥ㄐ諾繚醇嗖庀低秤Σ捎帽曜冀涌誚惺莼チ?。

02 告警管理

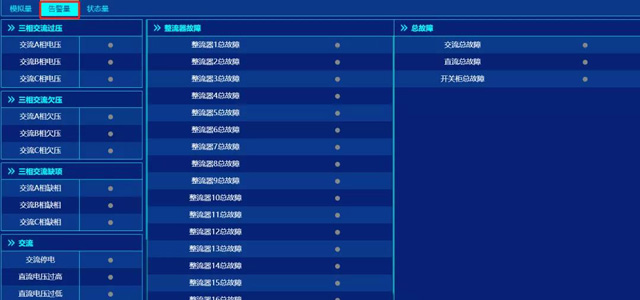

（通信電源告警監控、上傳、聯動）

在通信電源監控系統中，運維值班人員可根據實際需要設定對監測電壓、電流、功率等數據的正常值范圍。當出現相應的報警時，系統會根據設定的報警級別及職責權限劃分情況將報警信息通過電話語音、短信通知等方式告知相應的管理人員，以便其及時做出處理。

03 資源管理

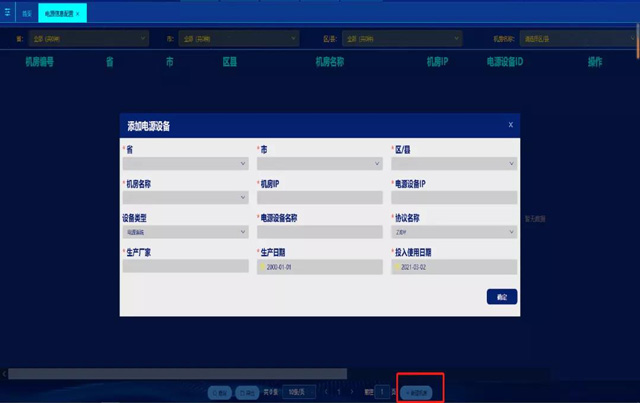

（設備信息配置）

增加電源監測管理?？椋商砑擁繚瓷璞傅奈恢瞇畔?、設備類型、電源廠家、設備ID、協議名稱、投入及使用日期等信息。

數據一次錄入、多系統共享，集中系統對設備標準名稱進行維護，其他數據與通信管理系統進行共享。對設備IP 地址、監測點位進行維護管理。

04 權限管理

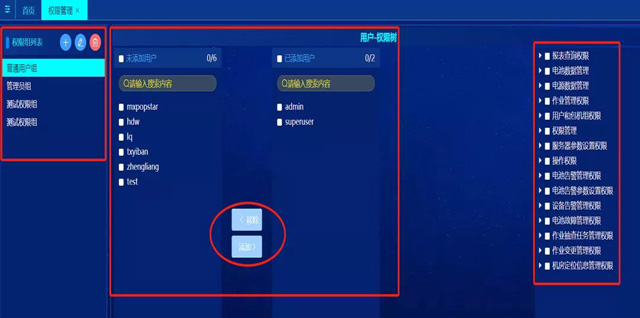

（權限管理界面）

支持分權、分域管理。根據用戶角色、區域，分配功能及數據權限。

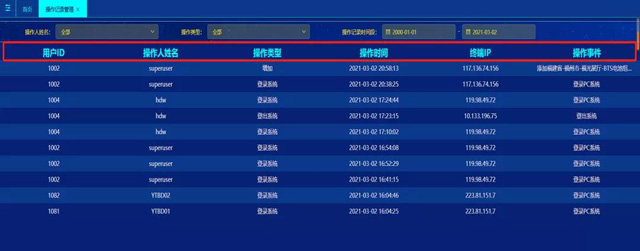

（客戶端上的操作記錄）

系統主要完成權限授予及權限驗證的功能，權限授予實現某個用戶對模塊的某個功能的操作許可，組成權限數據庫。為用戶分配角色來實現授權。權限驗證實現通過實現定義好的權限數據庫，判斷該用戶是否對某個?？櫚哪掣齬δ芫哂脅僮魅ㄏ蓿ㄏ捫櫓げ捎霉似骼瓷杓疲沒г謨τ孟低持薪興脅僮鞫夾枰似?。

05 遠程作業

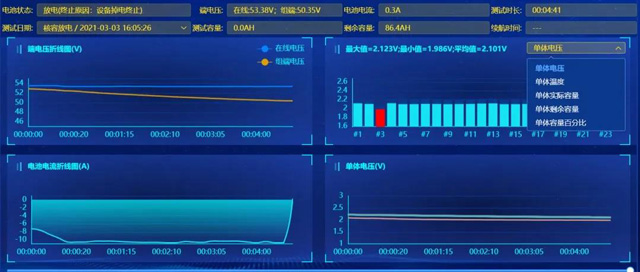

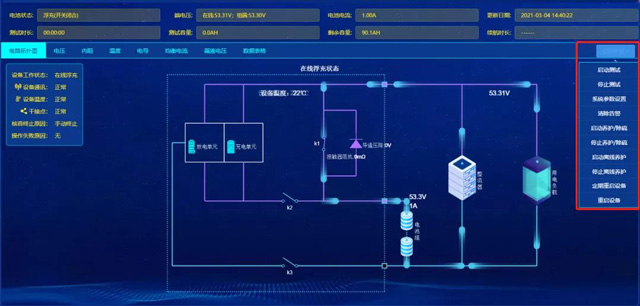

在系統上用戶可以添加或移除針對蓄電池組的遠程管理項目，包括核容作業、除硫/養護、啟動/終止測試等操作。

配置BTS系列分布式蓄電池組遠程智能運維裝置為電力通信電源后備蓄電池組的實時監測、預警，全在線運維，應急升壓續航等全面遠程智能化運維。

06 更多功能

系統為了更好地結合未來安全生產需求和新技術應用情況，在做好必備功能應用基礎上，還可增配多項不同功能，如3D全景展示、移動端APP應用等。

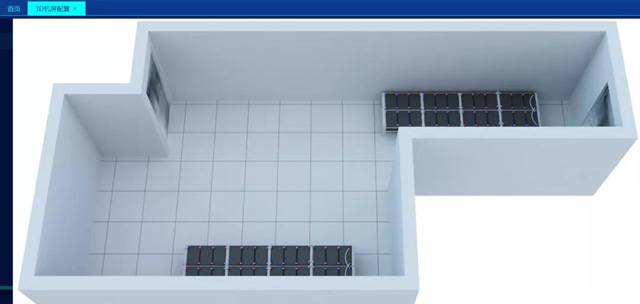

（機房3D視圖）

系統可增配通信電源機房的3D效果圖展現機房內部情況，通過可視化情景更加直觀展示監測設備運行狀態，更好地開展通信電源的監測維護工作。

應用效益

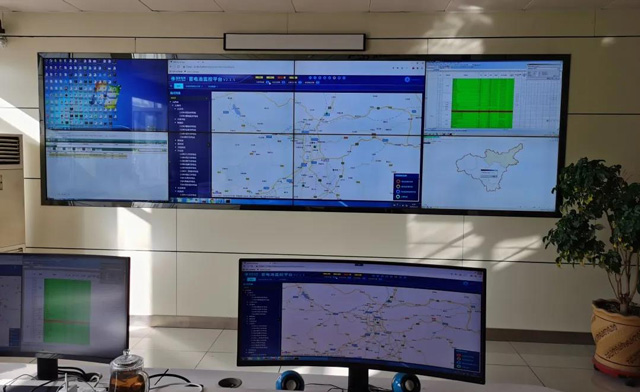

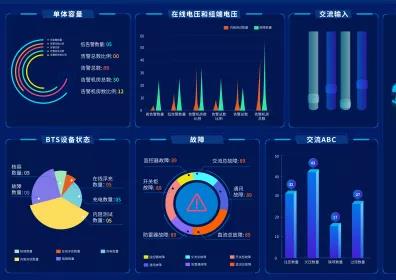

（監測系統終端控制室）

PA電子官網為變電站通信電源架設監測系統，實現了對變電站通信電源系統的實時遠程監測和管理，提高對通信設備供電的穩定性、可靠性，為管理自動化、運行智能化和決策科學化提供有力的技術支持。減少運維人員運維工作量，準確及時發現通信電源設備運行的異常情況。有效提高管理運維水平，達到對通信電源設備少人、無人值守，提高運維效率，降低運維成本。
