案例應用 | 基站通信電源的放電容量測試

發表時間：2020-06-10

基站通信電源的放電容量測試
穩定可靠的通信電源供電系統，是保證基站通信系統安全、可靠運行的關鍵所在。按照維護規程，定期開展基站通信電源蓄電池核對性放電試驗和容量測試，可實現對蓄電池性能進行全面定性、定量的測試和維護。

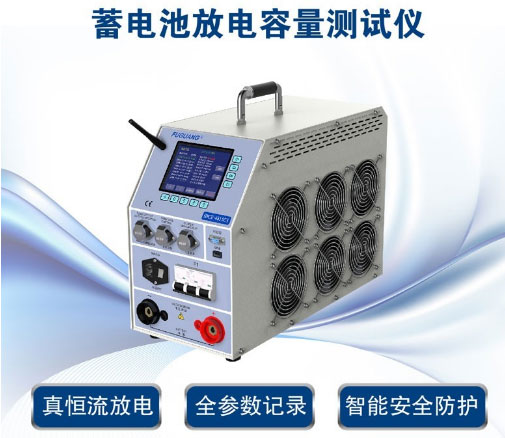

PA電子官網IDCE系列蓄電池放電容量測試儀為通信基站蓄電池測試維護提供高效、精準、智能的容量測試方式。

應用場景

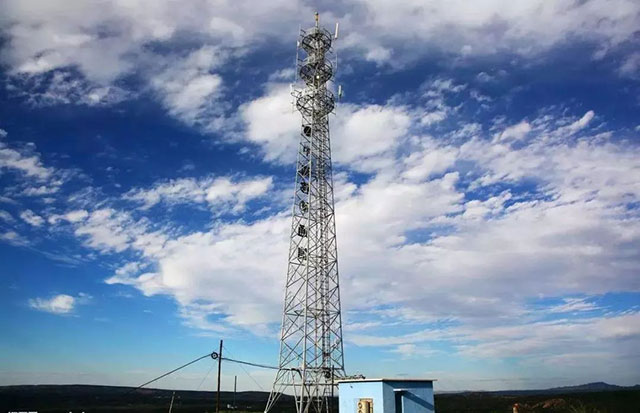

通信基站

維護背景

在通信行業中，通信基站所處的環境較為復雜，市電引入的建設因受基站環境條件限制，建設配置要求有所不同，維護要求有所差異，如許多基站建于高樓或高山上。客觀上講，基站的市電環境大多沒有交換局要求高，但對電池的質量要求較高，這給蓄電池組的配置、維護和管理增加了許多困難，如果維護不當，將會造成電池組的早期失效。

應用場景

1.年度巡檢時核對性放電容量測試

2.季度巡檢中告警蓄電池性能驗證

3.蓄電池報廢處理驗證

解決方案

IDCE系列蓄電池放電容量測試儀可檢驗蓄電池組的備用時間及實際容量，在早期發現個別失效或接近失效的單體電池并予以更換，保證整組電池的有效性，并對整組電池的預期壽命作出評估，保障系統穩定運行。

測試方案

IDCE系列蓄電池放電容量測試儀一般用于蓄電池離線狀態下作為放電負載，通過連續調控放電電流，實現設定值的恒流放電。

1.測試前準備：

基站蓄電池放電容量測試前測試人員應做好應做到良好的安全防護、確認測試現場電氣設備的安全、確認供電檢修信息，做好工具的絕緣工作。

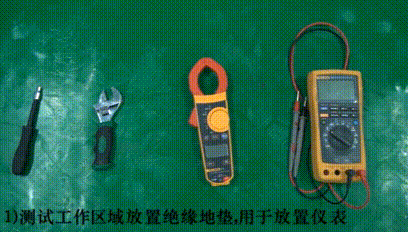

（工具絕緣與輔助儀表準備）

2.測試儀與電池組連接：

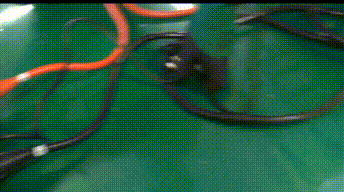

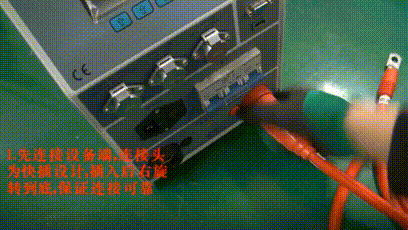

將放電電纜的快速接頭插入測試儀的快速插座對接（紅正黑負）。

（線纜連接，注意旋緊）

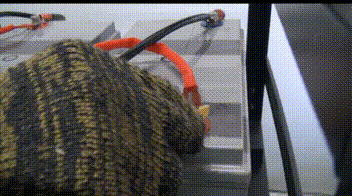

連接組端正負極前使用萬用表驗證組端正負極，然后將放電電纜另一端分別與電池組兩端連接（紅正黑負）。

3.無線監測?？榱?：
無線監測?？榧嬡?V/3.2V/6V/12V單體電壓監測，每個無線監測模塊可同時監測4個單體。

（2V單體連接法）

（12V單體連接法）

因無線監測模塊為電池取電工作，工作電壓范圍為：5V-24V DC ，所以，2V 單體監測時，紅色線跟最長黃線夾在一位置；12V單體電池監測時，紅色線跟最短黃線夾在一位置。

4.設備啟動：
連接設備天線，接上工作電源（交、直流供電可?。?。

（設備供電可交、直流供電）

5.放電參數設置與啟動：
可事先預設多組放電參數，也可根據現場需求實時調整，標稱容量、小時率 ξ 、放電電流、預放容量、預放時間、單體下限、組端下限、每組單體、測試組數、下限數量、保存間隔等參數，確認無誤后點擊應用即可。

6.實時監測及多種停機門限情況：

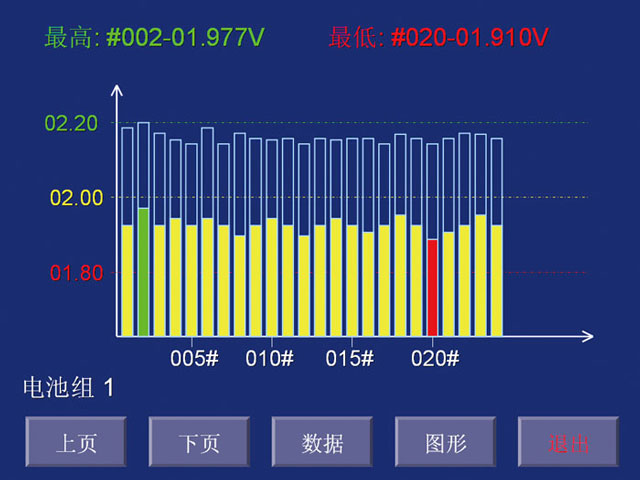

實時監測各單體數據，在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，自動實時呈現出電壓最高與最低的單體。

到達預先設置的多種停機門限后，自動停止放電。

（單體變化柱狀圖）

7.結束放電、數據處理：

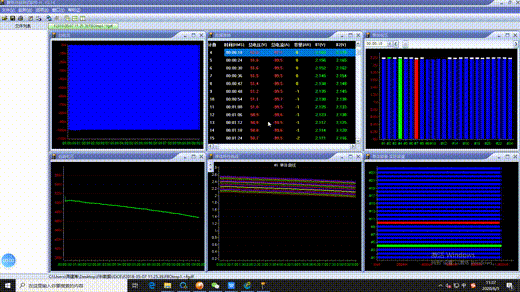

放電結束后，可用U盤將測試數據拷出，使用數據處理軟件讀取，包括總電流、組端電壓、數據表、單體電壓柱狀圖、單體特性曲線圖、單體容量等關鍵數據，并可意見生成數據報表。

關閉IDCE主機，取下無線監測?？椋⑹帳胺諾綺饈韻喙毓ぞ擼畹緋刈榛指闖淶紓淶緗崾蠹觳樵誦兇刺啡銜尬蠛蠼崾敬畏諾縟萘坎饈宰饕怠?/span>

8.背包式設計，更便攜

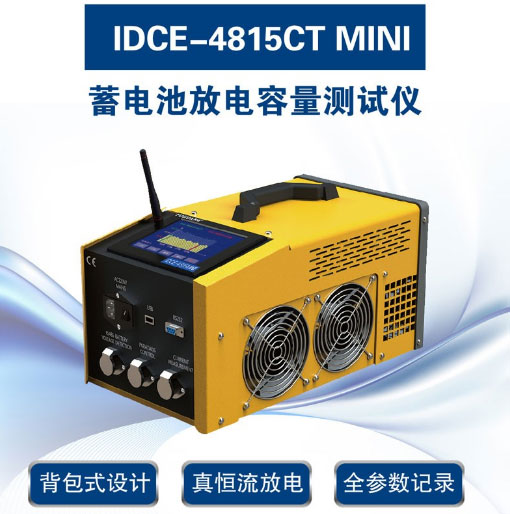

而針對48V系統，放電電流小于150A的通信電源放電測試中，IDCE-4815MINI的背包式設計方式，主機重量僅8kg,輕便易攜，非常適應于建于高樓或高山上等較復雜工況下的放電測試作業的開展。

功能拓展

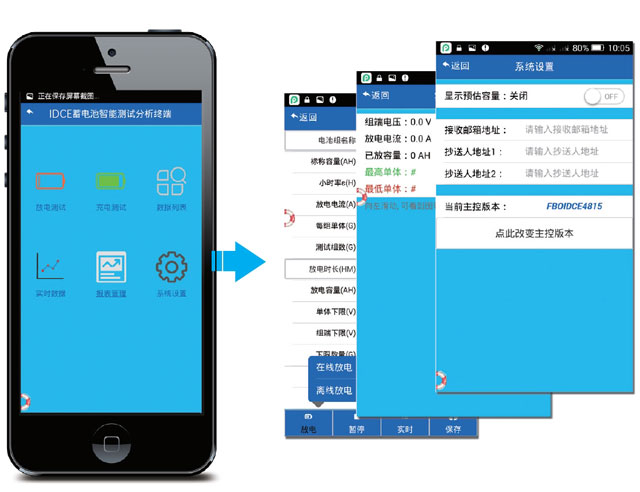

手機APP控制

通過增配手機端控制功能，不僅能實現APP端對放電測試設置與操作，也可實時查看充放電過程中的單體電壓，組端電壓以及放電電流等參數，生產分析報表等。提升放電測試的可操作性與便捷性。

在線補償式放電
針對單組電池組系統測試，電池組不脫離系統，配置霍爾元件電流鉗，主機放電電流仍然按照設置電流放電，內部負載會根據霍爾元件檢測到的電流值而自動減?。Ｖさ緋刈楹懔鞣諾?。

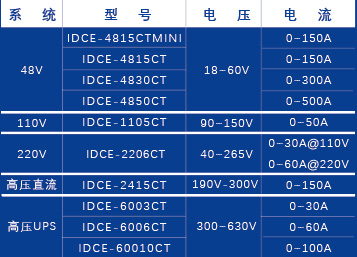

PA電子選型

作為PA電子官網放電測試類PA電子的重要成員，IDCE系列蓄電池放電容量測試儀形成覆蓋多個電壓等級系統、不同放電電流需求的全系列PA電子。

IDCE系列蓄電池放電容量測試儀具有體積小、重量輕、易于搬運等優勢，且采用特殊高效能電熱元件，不產生紅熱現象，并具有各種保護功能，以方便長時間無人看管的放電和自動測試記錄，適合于不同行業（通信、電力、數據中心、軌道交通等）多種場景下的蓄電池的驗收、核對性放電試驗及定期深度放電場合使用。
